کاسه نمد چیست؟ علائم خرابی + کاربرد



اگر زیاد با ماشین و ابزار و قطعات آن کار نداشته باشید، باز هم، نام کاسه نمد را شنیده اید.

کاسه نمد در بسیاری از سیستم های خودرو به کار رفته است.

اما کاسه نمد چیست؟ چرا در بسیاری از قطعات و سیستم های خودرو به کار رفته است؟

علائم خرابی آن چیست؟ کاربرد کاسه نمد چیست؟

در ادامه به پاسخ این سوالات و برخی از سوالات دیگر می پردازیم.



کاسه نمد چیست؟

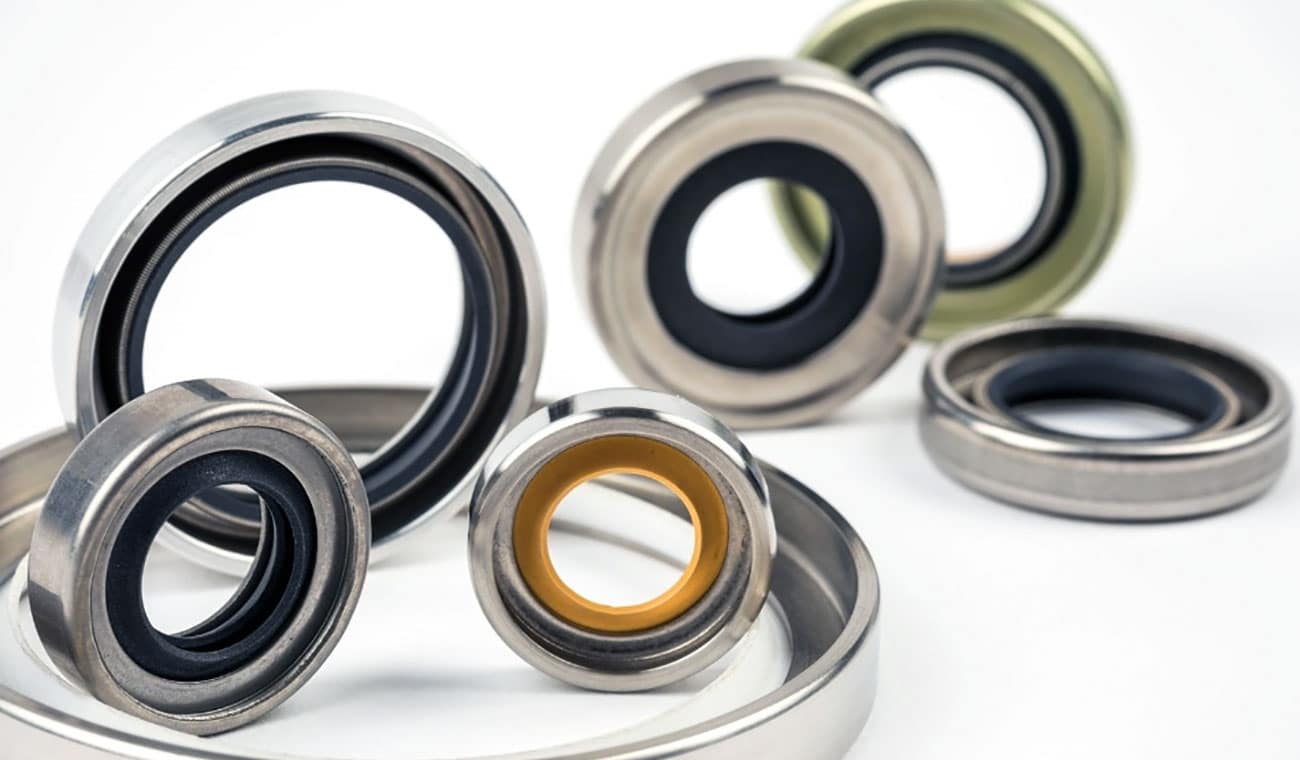

کاسه نمد که نام انگلیسی آن oil sea  یا shift seal می باشد، قطعه ای است که برای جلوگیری از نشتی روان کننده هایی مانند روغن از تجهیزات دارای شفت دوار، رفت و برگشتی یا نوسانی، استفاده می شود.

شفت یکی از قطعاتی است که دائما در حال حرکت و دوران است. به همین دلیل نیاز به روغن کاری دائم دارد. این روغن به دلیل سیال بودن تمایل به فرار و ریخته شدن دارد که برای جلوگیری از این نشت از کاسه نمد استفاده می‌ شود.

کاسه نمد در بخش‌های مختلفی از خودرو مانند کمک فنر، شیر فرمان، سوپاپ و یا پیستون به کار می ‌رود و نقشی حیاتی را بازی می ‌کند.



تعمیر کاسه نمد





کاسه نمد از چه قطعاتی تشکیل شده است؟

کاسه نمد در ابعاد و اشکال مختلفی طراحی می شود که بسته به نیاز های مختلف خودرو شکل و ابعاد آن تعیین می گردد. اما این قطعه از قطعات ثابتی تشکیل شده که در ادامه به آن می پردازیم.



فنر

این قطعه در فاصله ی بین نمد و واشر قرار می گیرد. فنر کاسه نمد معمولا فلزی است. این قطعه جهت ایجاد خاصیت ارتجاعی در کاسه نمد به ‌کار می‌ رود تا کمک کند در محل مورد نظر کاملا جا بیفتد و وظیفه ی درزگیری خود را به‌ خوبی انجام دهد.

فنر کاسه نمد کمک می کند تا این قطعه در سر جای خود محکم بماند و با حرکت های خودرو از جای خود تکان نخورد.

نوع فلزی که برای این فنر به کار می رود بستگی به مکان استفاده ی آن متفاوت است.



نمد

نمد، گرما، ضربه و فشار را در درجه های مختلف با توجه به کاربرد آن متحمل می شود  و با توجه به این نکته جنس آن نیز از مواد مختلفی مانند لاستیک فشرده، چرم، سیلیکون یا تفلون ساخته می‌ شود.

نمد دارای سه بخش مرز آب ‌بند، لبه آب ‌بند و لبه گردگیر است.



واشر

این بخش در لبه ی داخلی کاسه نمد قرار می گیرد. جنس آن از لاستیک مقاوم است و به چسبندگی کامل قطعه بر دیواره شفت یا بلبرینگ کمک می‌ کند و مانع از ایجاد اصطکاک می‌ شود.



وظایف کاسه نمد چیست؟

* نفوذ نکردن روغن از بخش هایی که همواره با روغن و سیالات درگیرند.

* جلوگیری از هدر رفت روغن

* جلوگیری از ورود آلودگی و ذرات گرد و غبار به درون اجزای روغنی

* جلوگیری از تداخل آب یا روغن در بخش های مختلف و تداخل آن ها

* جلوگیری از تماس اجزای فلزی چرخان و ایجاد اصطکاک بین آن‌ ها

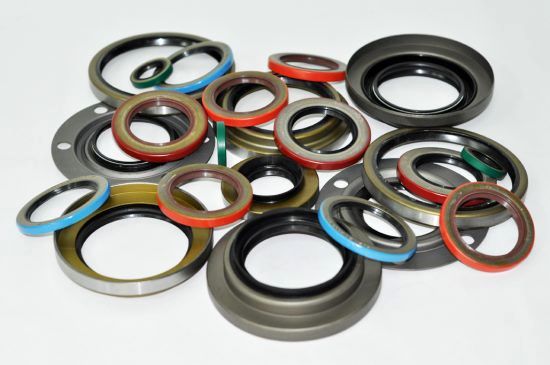

انواع کاسه نمد خودرو

کاسه نمد خودور با توجه به کاربرد آن انواع مختلفی دارد که در ادامه به آن ها می پردازیم.



کاسه نمد گیربکس

گیربکس ساختمانی چرخ دنده ای دارد! خوب از نام آن مشخص شد که چرا کاسه نمد نیاز دارد!

این چرخ‌ دنده ‌ها عموما در یک پوسته ی بیرونی جای داده می‌ شوند که ساختار جعبه دنده را تشکیل می‌ دهد. علاوه بر چرخ‌ دنده‌ ها، گیربکس، معمولا با سه شفت خروجی، ورودی و میانی حرکت چرخشی را منتقل می ‌کند. بنابراین در این قطعه حجم قابل توجهی روغن برای روانکاری حرکت شفت‌ها و چرخ ‌دنده‌ ها وجود دارد که به‌ عنوان روغن گیربکس شناخته می‌ شود. این روغن به روانی حرکت شفت‌ها کمک می ‌کند. کاسه نمد گیربکس از نشت روغن به موتور جلوگیری می کند و هم چنین مانع ورود ذرات گرد و غبار به داخل سیستم گیربکس می شود.

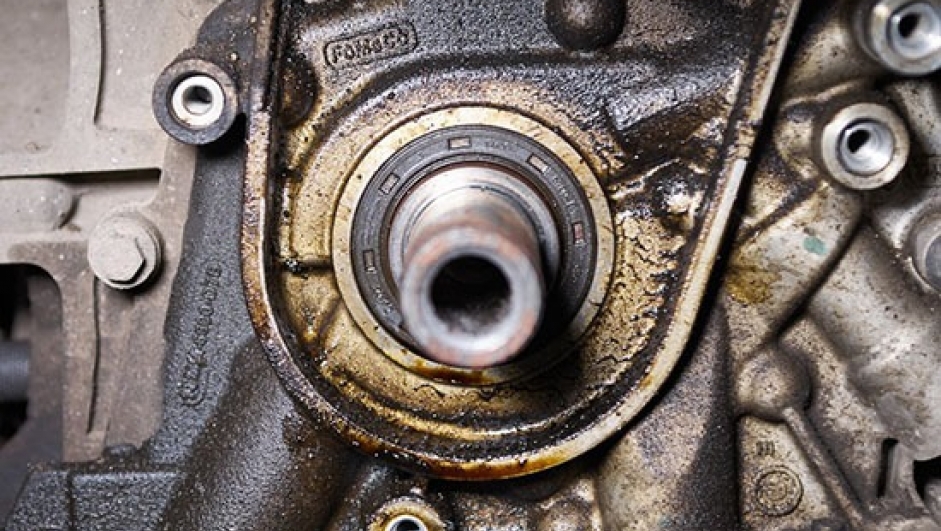

کاسه نمد میل لنگ

میل لنگ یکی از قعات اصلی و مهم موتور خودرو می باشد. این قطعه نیروی لازم برای چرخش دینام، پمپ هیدرولیک فرمان، پمپ روغن و واتر پمپ را تأمین می‌ کند. در دوسر میل لنگ کاسه نمد وجود دارد و مانع نفوذ روغن می شود.



کاسه نمد پلوس

انتقال ‌دهنده ی‌ اصلی نیرو به چرخ‌ها پلوس است که از یک سو به دیفرانسیل و از سوی دیگر به چرخ‌های متحرک خودرو متصل است.

کاسه نمد در این قطعه از نفوذ گرد و غبار به داخل پلوس جلوگیری می کند. زیرا در این قطعه گرد و غبار زیاد است و نفوذ آن نیز ایجاد مشکل می کند.



کاسه نمد میل سوپاپ

این کاسه نمد که در بخش ابتدایی میل سوپاپ قرار دارد، از نشت روغن به سرسیلندر و تسمه تایم پیشگیری می ‌کند.





انواع کاسه نمد تیبا



@

عملکرد کاسه نمد به چه صورت است؟

می توان گفت به طور کل کاسه نمد از طریق عمل پمپ کردن در محل تماس لبه و سطح شفت، از نشتی جلوگیری می ‌کند.

عملکرد دقیق تر و جزئی تر آن تخصصی است.



علائم خرابی  کاسه نمد چیست؟

کاسه نمد نیز در صورت خرابی علائمی از خود بروز می دهد که به شرح زیر است:



* روغن ریزی از موتور

* کم شدن روغن دیفرانسیل

* پر سر و صدا شدن دیفرانسیل

* نشت روغن از چرخ دنده های دیفرانسیل

* مسدود شدن سوپاپ هوای گیربکس



برای تعمیر کاسه نمد چه کنیم؟

این قطعه شاید کوچک باشد اما نقشی مهم بر عهده دارد و هر از چند گاهی احتمال خراب شدن آن می رود. اگر علائم بالا را مشاهده کردید حتما به یک متخصص مراجعه نمایید.

 این قطعه با این که قطعه ای ساده و کوچک است اما چون وظیفه ای مهم را برعهده دارد باید هنگام خرید به جنس آن دقت کرد. برای خرید یک کاسه نمد با کیفیت خوب می توانید به سایت مرکز تجاری سپهر مراجعه کنید.



عمر کاسه نمد چقدر است و عوامل تاثیر گذار بر عمر آن چیست؟

به طور کلی کاسه نمد بستگی به نقش آن عمر مفید و مشخص خود را دارد. عوامل موثر بر آن نیز دما و فشار می باشد زیرا کاسه نمد با همین دو عامل مخرب درگیر است!



دما

به طور کلی سه شکل دمایی در کاسه ‌نمدها وجود دارد که به دمای بیرونی، دمای زیرلبه و دمای انباره تقسیم می ‌شود. هرکدام از این دماها طبق اصولی بالا و پایین می شوند که در طول عمر قطعه تاثیر خود را دارند.



فشار

افزایش فشار کافی است به لبه خارجی نیرو وارد کند تا این لبه برگردد و این امر نیز سبب کاهش عمر قطعه می‌ شود. حد فشار در کاربرد های صنعتی بین 7 تا 10 پاسکال است.

پس به فشاری که به این قطعه وارد می شود دقت کنید.



سخن پایانی ...

در پایان و در جمع بندی نکاتی که گفته شد، باید دقت کنید که در صورت خرابی این قطعه آن را نزد یک متخصص ببرید و در صورت لزوم کاسه نمد را عوض کنید.

هنگام خرید به جنس و برند کاسه نمد دقت کنید و بهترین آن را خریداری نمایید. برای خرید انواع قطعات و لوازم خودرو با کیفیت بالا و در انواع برند ها و مارک ها می توانید به سایت مرکز تجاری سپهر مراجعه نمایید.
